Base de Datos (DB) SISTEMA HOSPITALARIO
Proyecto MongoDB: (Dante Salamanca Galvis & Nicolás Chedraui Mantilla)
Introducción
A continuación se documenta minuciosamente el proceso que se siguió para ejecutar la elaboración de la base de datos solicitada para un sistema hospitalario enfocado en Bucaramanga y la zona metropolitana de Bucaramanga, implementando modelo conceptual, lógico y finalmente físico (otorgándole especial énfasis al proceso de normalización hasta la 3ra Forma Normal que se debe llevar a cabo entre estas últimas dos fases).
Se documenta cada parte del proceso, describiendo el flujo de trabajo lógico que se desarrolló, así como diagramas que muestran detalladamente los avances realizados en cada etapa del desarrollo de la BBDD, las entidades que derivaron de los requerimientos solicitados por el cliente y las relaciones entre estas (definiendo concretamente las cardinalidades que moldean estas relaciones: 1:1 / 1:N / N:M).
Finalmente, se realizan inserciones de datos dentro de nuestro sistema, se crean usuarios con diferentes permisos de acceso a la base de datos; ejecutando pruebas, como última medida, a través de consultas y funciones dentro de la BBDD que permitan a quienes tengan acceso a ella el poder manipular la forma en la que la información se presenta, pudiendo realizar diferentes tipos de filtrado de datos, entre otros tipos de consultas.
Caso de Estudio
El caso de estudio que dio origen a esta base de datos se centró, como se mencionó anteriormente, en el desarrollo de un modelo de datos para un sistema de aplicaciones de bases de datos para un sistema hospitalario o de salud alojado en la zona metropolitana de Bucaramanga, Colombia.
La tienda solicitaba una base de datos robusta que permitiera almacenar distintos tipos de información relacionada con las áreas que el sistema de salud deseaba cubrir. El cliente requería no sólo un sistema que almacenara datos sobre los pacientes, tratamientos, médicos, hospitales o administradores encargados de gestionar parte importante de cada hospital, sino también una estructura específica para el modelo de datos.
Por un lado, se necesitaba que los empleados de cada hospital estuvieran diferenciados en cinco tipos o roles: directores generales (bajo el cargo de estos se hallan uno o más hospitales por director; pero hay que tener en cuenta que cada hospital sólo podía ser asignado a un único dirigente), médicos, personal administrativo, personal de mantenimiento y enfermeros.
Algunas de las posibles entidades que surgieron a partir de los requerimientos ya poseían una estructura determinada por el cliente, o simplemente una base o esquema inicial sobre el cuál se podían empezar a realizar múltiples cambios a conveniencia del mantenimiento y mejor estructuración de la BBDD.
Hospitales, pacientes, historias clínicas, médicos, tratamientos, medicamentos y visitas médicas ya poseían unos atributos fijos definidos por el cliente, aunque estos en el futuro se pudieron llegar a normalizar, separándolos en colecciones diferenciadas. Además, hay que tener en cuenta que se consideró la posibilidad de crear nuevos atributos, diferentes a los ya especificados para generar un sistema más robusto.
Se especifican también relaciones entre directores generales y hospitales, así como relaciones entre pacientes y visitas médicas (un mismo paciente puede solicitar múltiples visitas, pero cada visita está asociada a un único paciente). Las demás relaciones se tendrán que deducir por lógica y siguiendo la estructura y contexto en el que se desarrolla la base de datos.
Dado que el sistema está enfocado en Bucaramanga y su zona metropolitana, los datos ingresados, la cantidad de estos y los formatos que se definirán a través de $jsonSchema serán coherentes con dicho contexto, estableciendo una conexión con la realidad que representa la BBDD.
Descripción del Proyecto
Este proyecto tiene como objetivo el diseño metodológico de un sistema de bases de datos orientado al ámbito de la salud. La propuesta contempla la estructuración de cada uno de los sectores necesarios para garantizar un almacenamiento de datos eficiente, coherente y seguro.
A través de este modelo, se busca facilitar, en el futuro, la gestión integral de la información médica, permitiendo una organización sistemática y consultas ágiles por parte del cliente. De este modo, el sistema está pensado para ofrecer una solución escalable y funcional frente a las crecientes necesidades de manejo de datos en instituciones del sector salud.
Requisitos del Sistema
Para poder ejecutar este proyecto, generando toda la base de datos creada con su estructura, esquemas, índices, datos (documentos) y permitir al usuario la realización de consultas y acceso a funciones JavaScript y roles, se precisará de las siguientes tecnologías:
-
MongoDB 8.0 / cliente MongoDB Compass (las dos son alternativas válidas, pero si se busca una interacción más visual con la BBDD, se recomienda la segunda opción).
-
Visual Studio Code (opcional: facilita la apertura y lectura de los archivos alojados en este repositorio).
Planificación

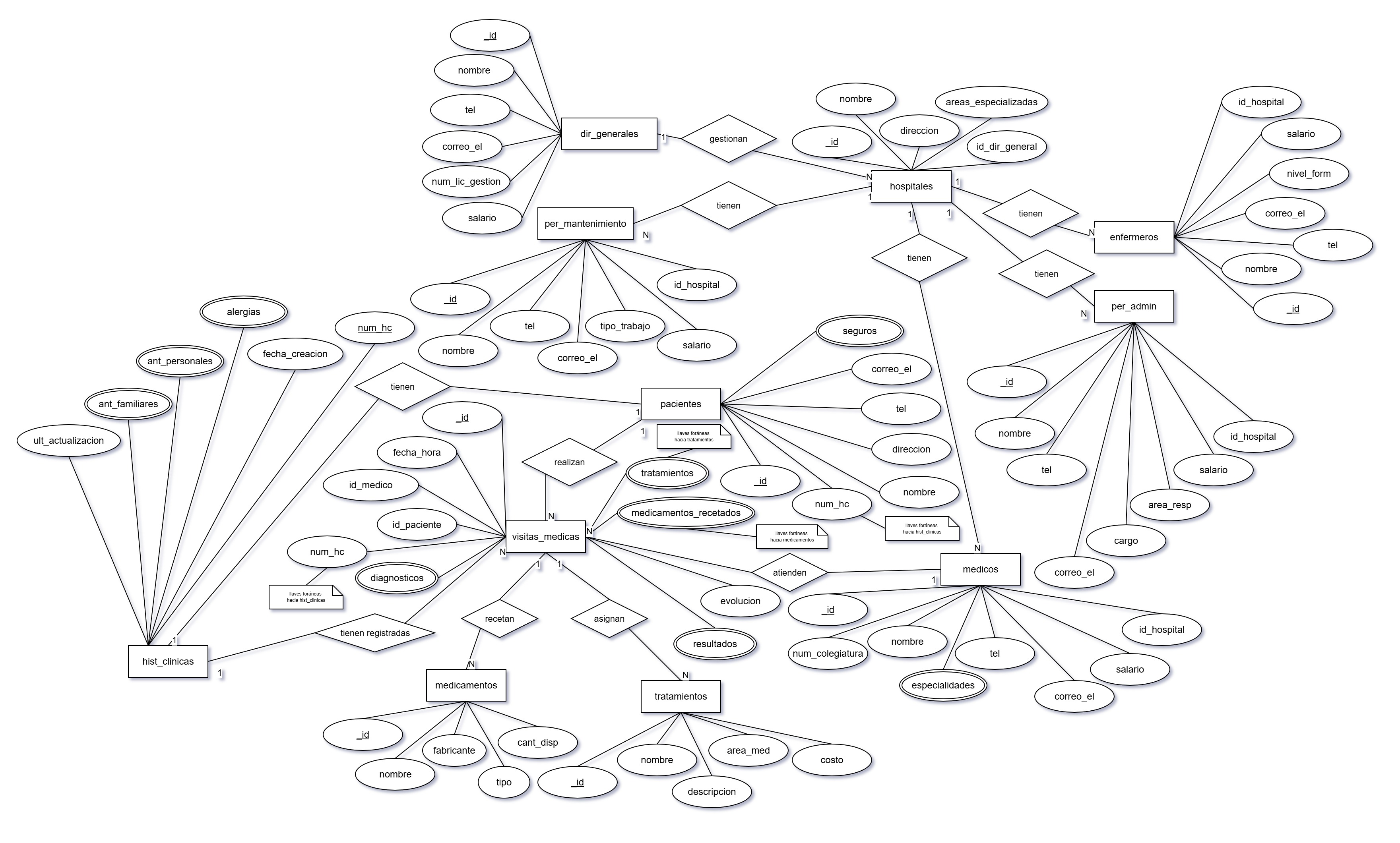

Construcción del Modelo Conceptual
A partir de este caso de estudio, se inició por desarrollar lo que vendría siendo el primer modelo/prototipo de base de datos (en esencia, el modelo conceptual de esta). Este se basa en determinar, como primera medida, las entidades que harán parte de la BBDD, para posteriormente establecer atributos para cada una de estas y las relaciones entre entidad y entidad, especificando las cardinalidades de estas relaciones.
Este modelo se elaboró de una forma muy rudimentaria, estableciendo las bases para futuros modelos (lógico / físico) de forma que se proporcionó una estructura sobre la cual se pudo trabajar en las siguientes tres fases del desarrollo de este modelo de datos para el sistema de aplicaciones de bases de datos.
Descripción
A grandes rasgos, lo que se determinó en esta primera fase fueron las entidades principales a trabajar (aquí no están plasmadas todas las entidades que se trabajaron, ya que tras el proceso de normalización se añadieron más de estas).
Estas entidades principales fueron dir_generales, hospitales, enfermeros, per_mantenimiento, per_admin, hist_clinicas, pacientes, medicos, medicamentos, visitas_medicas y tratamientos.
Los atributos que se definieron en esta primera etapa se establecieron a un nivel relativamente superficial, ya que no se tiene información detallada sobre cada entidad (solamente la estrictamente necesaria y solicitada por los requerimientos).
Gráfica
Descripción Técnica
Teniendo en cuenta el funcionamiento, más a profundidad, de la lógica detrás de este primer esbozo de la futura base de datos, podríamos desglosar más en detalle cada entidad y su relación con sus adyacentes.
Si nos centramos en el apartado de empleados, podemos observar como los diferentes roles especificados en los requerimientos se trabajaron como entidades separadas, asociadas todas a la entidad hospital, que tiene una referencia hacia su director general (dado que siempre es más recomentable que el N en una cardinalidad 1:N, sea el que posea la llave foránea). Cada tipo de empleado posee información muy similar en sus respectivas colecciones, aunque cada uno posee algo distintivo que lo hace resaltar y que genera la separación de una entidad a otra (en lugar de colocar todos los tipos como una entidad personal o empleados, con un atributo rol).
En un principio se establecieron relaciones que llevaban a dependecias transitivas redundantes, como por ejemplo, entre visitas médicas e historias clínicas (ya se hallan indirectamente conectados a través de la entidad intermedia paciente); pero estos errores se corregirían con el tiempo, gracias a la normalización. Además, no se consideró hasta esta etapa la posibilidad de incluir un inventario que realizara un conteo sistemático de los medicamentos en cada hospital, lo que más tarde generaría incongruencias que tendrían que ser mitigadas.
También cabe resaltar que en este punto y hasta la ejecución de la normalización hasta la segunda forma, habría una gran cantidad de relaciones muchos a muchos (cardinalidad N:M) que, si bien MongoDB lo permite, no facilita el buen y más eficaz manejo del sistema de bases de datos en el presente y a futuro. Entre estas relaciones hallamos la que se establece entre visitas médicas y diagnósticos o entre visitas médicas y tratamientos. Esto surge debido a que, por ejemplo, en el primer caso, una visita médica puede dar lugar a muchos diagnósticos; pero simultáneamente, un mismo diagnóstico puede ser asignado en múltiples citas con diferentes pacientes o médicos.
En resumen, este se trata de un modelo muy primitivo de la BBDD, que si bien facilita el bosquejo de una base o esqueleto para empezar a trabajar en la optimización de nuestro sistema, es muy poco eficiente y de implementarse, propiciaría un manejo de datos poco sostenible a lo largo del tiempo.
Construcción del Modelo Lógico
Una vez finalizado el modelo conceptual, se dio comienzo al proceso de establecimiento de un modelo lógico mejor estructurado en tablas (entidades) con columnas (atributos) y el tipo de dato para cada una de estas (string, int, decimal, etc.), así como determinadas características para determinadas columnas (primary key [PK] / foreign key [FK]).
Descripción
Si bien en esta etapa de la creación del sistema de datos aún no se tiene una claridad total de todas las entidades necesarias o de todas las relaciones posibles o desgloses que puedan surgir de atributos no lo suficientemente indivisibles o relacionados con las tablas a las cuales pertenecen; en este punto se pueden definir mejoras a ejecutar en el modelo que llegado a este momento se pueden identificar fácilmente.
Si bien antes ya se tenía una relación aproximada entre las colecciones, no se tenía una certeza completa de cómo se conectarían estas, unas con otras. Ahora se conoce, gracias a la asignación de tipos de datos (que se representarán en el modelo físico como un bsonType, dentro del $jsonSchema), que los ids que permitirán el $lookup entre tablas relacionadas serán enteros.
Básicamente, en este etapa no se realizan reestructuraciones de la base de datos, sino simplemente se transfiere el Modelo Conceptual a un esquema visual más limpio y específico con tipos de datos y llaves primarias y foráneas más explícitas.
Gráfica
erDiagram
dir_generales {
int _id PK
string nombre
string tel
string correo_el
string num_lic_gestion
decimal salario
}
hospitales {
int _id PK
string nombre
string direccion
string tel
array areas_especializadas
int _id_dir_general FK
}
enfermeros {
int _id PK
string nombre
string tel
string correo_el
decimal salario
int id_hospital FK
}
per_admin {
int _id PK
string nombre
string tel
string correo_el
string cargo
string area_resp
decimal salario
int id_hospital FK
}
per_mantenimiento {
int _id PK
string nombre
string tel
string correo_el
string cargo
string area_resp
decimal salario
int id_hospital FK
}
medicos {
int _id PK
string num_colegiatura
string nombre
array especialidades
string tel
string correo_tel
decimal salario
int id_hospital FK
}
pacientes {
int _id PK
int id_hist_clinica FK
string num_hc
string nombre
string direccion
string tel
string correo_el
array seguros
}
hist_clinicas {
int _id PK
string num_hc
date fecha_creacion
array alergias
array ant_personales
array ant_familiares
date ult_actualizacion
}
visitas_medicas {
int _id PK
date fecha_hora
int id_medico FK
int id_paciente FK
int id_hist_clinica FK
array diagnosticos
array tratamientos FK
array medicamentos_recetados FK
string evolucion
array resultados
}
medicamentos {
int _id PK
string nombre
string fabricante
string tipo
}
tratamientos {
int _id PK
string nombre
string descripcion
string area_med
decimal costo
}
inventarios_medicamentos {
int _id PK
int id_hospital FK
int id_medicamento FK
int cant_disp
}
dir_generales ||--o{ hospitales : gestionan
hospitales ||--o{ enfermeros : tienen
hospitales ||--o{ per_admin : tienen
hospitales ||--o{ per_mantenimiento : tienen
hospitales ||--o{ medicos : tienen
hist_clinicas ||..|| pacientes : tienen
hist_clinicas ||--o{ visitas_medicas : tienen_registradas
pacientes ||--o{ visitas_medicas : realizan
medicos ||--o{ visitas_medicas : atienden
visitas_medicas ||--o{ medicamentos : recetan
visitas_medicas ||--o{ tratamientos : asignan
medicamentos ||--o{ inventarios_medicamentos : "se almacenan en"
hospitales ||--o{ inventarios_medicamentos : tienen
Descripción Técnica
Una vez definido una base suficientemente sólida o alineada a los requerimientos solicitados por el usuario originalmente, se puede proceder a la siguiente fase: el Modelo Conceptual.
Aquí se definirán los tipos de datos de múltiples atributos, buscando siempre el formato que facilite más el correcto funcionamiento de la BBDD.
Datos como el número de teléfono o el número de colegiatura (medicos) no se almacenarán como números, sino como cadenas de texto (debido a que no se realizarán operaciones con ellos y permite, como adicional, realizar operaciones con regex).
Por otra parte, se tiene en cuenta que si cierta información debe contener letras, como por ejemplo lo sería el número de licencia de gestión de los directores generales (su formato exige una combinación de letras y números), se tiene que guardar obligatoriamente como cadena de texto o string.
Los precios o datos monetarios (salarios, por ejemplo), se recomiendan almacenar como decimales, tomando como razón que (si bien en Colombia no suele aplicar), si la base de datos se amplía, podría requerir de precios con cifras decimales (aunque probablemente, también requerría de la agregación de un nuevo campo moneda, para indicar la unidad monetaria que se usa para medir dicho precio/salario).
Como último apunte antes de pasar al proceso de normalización del sistema que se lleva hasta el momento, se consideró en este punto del proceso la generación de una nueva entidad que almacenara las cantidades disponibles de cada medicamento por cada establecimiento clínico.
Así, tomando el siguiente requerimiento en mente:
- Cálculo de inventarios de medicamentos por hospital.
Se analizó que al poseer un simple atributo cant_disponible en cada medicamento, no sería posible realizar una búsqueda minuciosa de las medicinas disponibles, puesto que no se especificaría cuántas unidades restan de cada medicamento en cada hospital, sino cuántas restan en general (en todo el sistema hospitalario).
Así, se ejecutó la agregación de esta nueva actualización al modelo estructurado de datos, empleando esta nueva entidad como intermediaria entre las entidades hospitales y medicamentos (facilitando que exista un inventario por cada combinación posible de todos los hospitales con medicamentos existentes).
Normalización del Modelo Lógico
Primera Forma Normal (1FN)
En esta primera fase de la normalización del modelo lógico se solicita que todos los atributos existentes dentro de las tablas sean lo más indivisibles posible (en otras palabras, que sean valores atómicos). No se admiten atributos que puedan almacenar múltiples valores o datos que sean subdivisibles como múltiples números de teléfono, direcciones o nombres.
Descripción
La primera forma normal solicita que no existan datos con atributos divisibles dentro del sistema, por lo que se decidió ejecutar un desglose de las columnas direccion, nombre, junto con la creación de múltiples tablas que cumplen el rol de puente entre diferentes colecciones (generando relaciones con cardinalidad N:M entre estas dos entidades).
Esta última decisión de estructuración se tomó para suprimir de múltiples entidades, como visitas médicas o historias clínicas, atributos con información relacionada, aunque no directamente, con estas; trasladándose estos a nuevas tablas generadas o a las entidades ya creadas que se hayan considerado verdaderas colecciones padres de estos, según sea el caso.
Gráfica
erDiagram
hospitales {
int _id PK
string nombre
string via_principal_tipo
string via_principal_numero
string via_principal_letra
string via_principal_bis
string via_generadora_numero
string via_generadora_letra
string via_generadora_bis
string placa
string barrio
string municipio
string tel
int id_dir_general FK
}
dir_generales {
int _id PK
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
string num_lic_gestion
decimal salario
}
hospitales_areas_especializadas {
int _id PK
int id_hospital FK
int id_area_especializada FK
}
areas_especializadas {
int _id PK
string nombre
}
medicos {
int _id PK
string num_colegiatura
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
string num_lic_gestion
decimal salario
int id_hospital FK
}
especialidades {
int _id PK
string nombre
}
medicos_especialidades {
int _id PK
int id_medico FK
int id_especialidad FK
}
enfermeros {
int _id PK
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
decimal salario
int id_hospital FK
}
per_admin {
int _id PK
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
string cargo
string area_resp
decimal salario
int id_hospital FK
}
per_mantenimiento {
int _id PK
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
string tipo_trabajo
decimal salario
int id_hospital FK
}
pacientes {
int _id PK
int id_hist_clinica FK
string num_hc
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string via_principal_tipo
string via_principal_numero
string via_principal_letra
string via_principal_bis
string via_generadora_numero
string via_generadora_letra
string via_generadora_bis
string placa
string barrio
string municipio
string tel
string correo_el
}
pacientes_seguros {
int _id PK
int id_paciente FK
int id_seguro FK
}
seguros {
int _id PK
string nombre
string tipo
string num_poliza
bool activo
}
alergias {
int _id PK
string nombre
}
hist_clinicas {
int _id PK
string num_hc
date fecha_creacion
date fecha_actualizacion
}
hist_clinicas_alergias {
int _id PK
int id_hist_clinica FK
int id_alergia FK
}
hist_clinicas_ant_personales {
int _id PK
int id_hist_clinica FK
int id_ant_personal FK
}
hist_clinicas_ant_familiares {
int _id PK
int id_hist_clinica FK
int id_ant_familiar FK
}
ant_personales {
int _id PK
string description
}
ant_familiares {
int _id PK
string description
}
medicamentos {
int _id PK
string nombre
string fabricante
string tipo
}
diagnosticos {
int _id PK
string description
}
visitas_medicas {
int _id PK
date fecha_hora
string medico
string num_hc
string evolucion
}
visitas_medicas_medicamentos {
int _id PK
int id_visita_medica FK
int id_medicamento FK
}
visitas_medicas_diagnosticos {
int _id PK
int id_visita_medica FK
int id_diagnostico FK
}
visitas_medicas_resultados {
int _id PK
int id_visita_medica FK
int id_resultado FK
}
visitas_medicas_tratamientos {
int _id PK
int id_visita_medica FK
int id_tratamiento FK
}
tratamientos {
int _id PK
string nombre
string descripcion
string area_med
decimal costo
}
resultados {
int _id PK
string descripcion
}
inventarios_medicamentos {
int _id PK
int id_hospital FK
int id_medicamento FK
int cant_disp
}
hospitales ||--o{ medicos : tienen
pacientes ||--|| hist_clinicas : tienen
hospitales ||--o{ enfermeros : tienen
hospitales ||--o{ per_admin : tienen
hospitales ||--o{ per_mantenimiento : tienen
hospitales ||..o{ inventarios_medicamentos : tienen
hospitales ||..o{ hospitales_areas_especializadas : tienen
hospitales_areas_especializadas }o..|| areas_especializadas : pertenecen
dir_generales ||--o{ hospitales : gestionan
pacientes ||--o{ pacientes_seguros : tienen
pacientes_seguros }o..|| seguros : "pueden ser de"
medicos }o..o{ medicos_especialidades : "pueden tener"
medicos ||..o{ visitas_medicas : atienden
pacientes ||..o{ visitas_medicas : realizan
medicos_especialidades }o..|| especialidades : "pueden ser de"
hist_clinicas ||--o{ hist_clinicas_alergias : tienen
hist_clinicas_alergias }o..|| alergias : "pueden formar parte de"
hist_clinicas ||--o{ hist_clinicas_ant_personales : tienen
hist_clinicas_ant_personales }o..|| ant_personales : "pueden formar parte de"
hist_clinicas ||--o{ hist_clinicas_ant_familiares : tienen
hist_clinicas_ant_familiares }o..|| ant_familiares : "pueden formar parte de"
hist_clinicas ||--o{ visitas_medicas : registran
visitas_medicas ||--o{ visitas_medicas_medicamentos : recetan
visitas_medicas_medicamentos }o..|| medicamentos : "son recetados en"
visitas_medicas ||--o{ visitas_medicas_diagnosticos : "pueden tener"
visitas_medicas_diagnosticos }o..|| diagnosticos : "pueden tomar parte en"
visitas_medicas ||--o{ visitas_medicas_tratamientos : asignan
visitas_medicas_tratamientos }o..|| tratamientos : "son asignados en"
visitas_medicas ||--o{ visitas_medicas_resultados : "pueden tener"
visitas_medicas_resultados }o..|| resultados : "pueden ser de"
medicamentos ||..o{ inventarios_medicamentos : "se almacenan en"
Descripción Técnica
Si bien se sabe que en MongoDB, está permitida la desnormalización, facilitando las búsquedas en atributos no atómicos o relacionados con cardinalidad muchos a muchos, esto no es lo más óptimo a largo plazo, ya que es más complicado adaptar la base de datos a nuevos contextos o en caso de agregar más información al sistema, resulta más complicado insertar datos si todo se encuentra embebido en arrays u objetos especificados como atributos.
Al mismo tiempo, una relación muchos a muchos puede complicar en exceso la adición de nuevos documentos a las colecciones, ya que los datos no tendrán un orden u organización que facilite la visualización y manipulación de la BBDD.
Por estas razones, se decidió implementar la subdivisión de diversos campos en otros más atómicos, o incluso, en casos extremos, en nuevas colecciones que (gracias a las cardinalidades N:M), generarán nuevas colecciones puente entre las entidades envueltas en el N:M.
Algunos ejemplos de estas modificaciones son los campos que indican la dirección de residencia de los pacientes o la dirección donde se hallan ubicados los hospitales (se decidió separar este atributo en cada una de las propiedades individuales que una dirección, en el contexto de Bucaramanga y su zona metropolitana, normalmente tiene), al igual que el nombre completo del personal y pacientes (particionando esta información en campos primer_nombre, segundo_nombre [opcional], primer_apellido y segundo_apellido).
Por otra parte, referente a la resolución de cardinalidades, los casos de atributos de tipo array que tuvieron que ser descompuestos en una o más entidades (dentro de nuestro modelo de datos) son:
Campo especialidades en médicos: un médico puede tener muchas especialidades y una misma especialidad se puede asignar a muchos médicos. Se separa en una entidad especialidades, conectada a médicos a través de la entidad puente medicos_especialidades.
Campo antecedentes personales, antecedentes familiares y alergias en historias clínicas: una historia clínica puede tener múltiples entradas de estos atributos y cada una de ellas se puede asignar a muchas historias clínicas (una misma alergia la pueden padecer muchos pacientes a la misma vez). Se separa en nuevas entidades ant_personales / ant_familiares / alergias, conectada a historias clínicas a través de las entidades puente hist_clinicas_ant_personales / hist_clinicas_ant_familiares / hist_clinicas_alergias.
Campo diagnósticos, resultados, medicamentos y tratamientos en visitas médicas: una visita médica puede generar múltiples diagnósticos y resultados o recetar y asignar múltiples medicamentos y tratamientos, respectivamente; y cada una de estos atributos se puede asignar a muchas visitas médicas (un mismo medicamento puede ser recetado a múltiples pacientes en diferentes citas). Se separa en nuevas entidades diagnosticos / resultados / medicamentos / tratamientos, conectada a historias clínicas a través de las entidades puente visitas_medicas_diagnosticos / visitas_medicas_resultados / visitas_medicas_medicamentos / visitas_medicas_tratamientos.
Campo áreas especializadas en hospitales: un hospital puede tener muchas áreas especializadas y una misma área se puede asignar a muchos hospitales. Se separa en una entidad areas_especializadas, conectada a hospitales a través de la entidad puente hospitales_areas_especializadas.
Campo seguros en pacientes: un paciente puede tener muchos seguros y un mismo seguro se puede asignar a muchos pacientes. Se separa en una entidad seguros, conectada a pacientes a través de la entidad puente pacientes_seguros.
Segunda Forma Normal (2FN)
La segunda forma normal solicita que no existan datos con atributos que no dependan de la clave primaria [pk] dentro del sistema. Esto, básicamente hace referencia a que datos que estén relacionados con la tabla a la que pertenecen, pero que esta relación no sea directa o sus columnas no sean inherentes de la entidad (pudiendo cambiar el elemento de la entidad al que pertenecen sin alterar estos atributos y mantener coherencia), deben ser trasladados a otra entidad independiente y ser referenciados a través de llaves foráneas en aquella tabla a la que previamente pertenecían.
Descripción
Teniendo en cuenta lo que la 2FN solicita, se pudo observar que el modelo ya existente tenía ciertas falencias en este ámbito, aunque pequeñas. Esto debido a que se pudieron identificar tres colecciones que poseían atributos fácilmente intercambiables con otros (lo que en esencia significa, que no son dependientes de la llave primaria de su respectiva colección).
Estos cuatro atributos (hallados en tres colecciones) eran el tipo y estado de los seguros médicos, las direcciones de los pacientes y los fabricantes de los medicamentos. Si bien, naturalmente, estas propiedades tienen cierta correlación con sus colecciones, esta relación no es intrínseca, ya que pueden considerarse estas como entidades separadas, facilitando la flexibilidad del sistema.
Gráfica
erDiagram
hospitales {
int _id PK
string nombre
string via_principal_tipo
string via_principal_numero
string via_principal_letra
string via_principal_bis
string via_generadora_numero
string via_generadora_letra
string via_generadora_bis
string placa
string barrio
string municipio
string tel
int id_dir_general FK
}
dir_generales {
int _id PK
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
string num_lic_gestion
decimal salario
}
hospitales_areas_especializadas {
int _id PK
int id_hospital FK
int id_area_especializada FK
}
areas_especializadas {
int _id PK
string nombre
}
medicos {
int _id PK
string num_colegiatura
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
string num_lic_gestion
decimal salario
int id_hospital FK
}
especialidades {
int _id PK
string nombre
}
medicos_especialidades {
int _id PK
int id_medico FK
int id_especialidad FK
}
enfermeros {
int _id PK
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
decimal salario
int id_hospital FK
}
per_admin {
int _id PK
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
string cargo
string area_resp
decimal salario
int id_hospital FK
}
per_mantenimiento {
int _id PK
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
string tipo_trabajo
decimal salario
int id_hospital FK
}
pacientes {
int _id PK
string num_hc
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
int id_direccion FK
}
direcciones_pacientes {
int _id PK
string via_principal_tipo
string via_principal_numero
string via_principal_letra
string via_principal_bis
string via_generadora_numero
string via_generadora_letra
string via_generadora_bis
string placa
int barrio FK
}
pacientes_seguros {
int _id PK
int id_paciente FK
int id_seguro FK
}
seguros {
int _id PK
string nombre
string num_poliza
int id_tipo_seguro FK
int id_estado_seguro FK
}
estados_seguros {
int _id PK
string estado
bool activo
}
tipos_seguros {
int _id PK
string tipo
}
alergias {
int _id PK
string nombre
}
hist_clinicas {
string num_hc PK
date fecha_creacion
date fecha_actualizacion
}
hist_clinicas_alergias {
int _id PK
int id_hist_clinica FK
int id_alergia FK
}
hist_clinicas_ant_personales {
int _id PK
int id_hist_clinica FK
int id_ant_personal FK
}
hist_clinicas_ant_familiares {
int _id PK
int id_hist_clinica FK
int id_ant_familiar FK
}
ant_personales {
int _id PK
string description
}
ant_familiares {
int _id PK
string description
}
medicamentos {
int _id PK
string nombre
string tipo
int id_fabricante FK
}
fabricantes {
int _id PK
string nombre
string pais
string tel
string correo_el
}
diagnosticos {
int _id PK
string description
}
visitas_medicas {
int _id PK
date fecha_hora
int id_medico FK
int id_paciente FK
int num_hc FK
string evolucion
}
visitas_medicas_medicamentos {
int _id PK
int id_visita_medica FK
int id_medicamento FK
}
visitas_medicas_diagnosticos {
int _id PK
int id_visita_medica FK
int id_diagnostico FK
}
visitas_medicas_resultados {
int _id PK
int id_visita_medica FK
int id_resultado FK
}
visitas_medicas_tratamientos {
int _id PK
int id_visita_medica FK
int id_tratamiento FK
}
tratamientos {
int _id PK
string nombre
string descripcion
string area_med
decimal costo
}
resultados {
int _id PK
string descripcion
}
inventarios_medicamentos {
int _id PK
int id_hospital FK
int id_medicamento FK
int cant_disp
}
hospitales ||--o{ medicos : tienen
hospitales ||--o{ enfermeros : tienen
hospitales ||--o{ per_admin : tienen
hospitales ||--o{ per_mantenimiento : tienen
hospitales ||..o{ hospitales_areas_especializadas : tienen
hospitales_areas_especializadas }o..|| areas_especializadas : pertenecen
hospitales ||..o{ inventarios_medicamentos : tienen
dir_generales ||--o{ hospitales : gestionan
pacientes ||--o{ pacientes_seguros : tienen
pacientes ||--o{ visitas_medicas : realizan
pacientes ||--o{ hist_clinicas : tienen
pacientes_seguros }o..|| seguros : "pueden ser de"
seguros }o..|| tipos_seguros : "son de"
seguros }o..|| estados_seguros : "son de"
medicos ||..o{ medicos_especialidades : "pueden tener"
medicos ||..o{ visitas_medicas : "atienden"
medicos_especialidades }o..|| especialidades : "pueden ser de"
pacientes ||--|| direcciones_pacientes : tienen
hist_clinicas ||--o{ hist_clinicas_alergias : tienen
hist_clinicas ||..o{ visitas_medicas : registran
hist_clinicas_alergias }o..|| alergias : "pueden formar parte de"
hist_clinicas ||--o{ hist_clinicas_ant_personales : tienen
hist_clinicas_ant_personales }o..|| ant_personales : "pueden formar parte de"
hist_clinicas ||--o{ hist_clinicas_ant_familiares : tienen
hist_clinicas_ant_familiares }o..|| ant_familiares : "pueden formar parte de"
visitas_medicas ||--o{ visitas_medicas_medicamentos : recetan
visitas_medicas_medicamentos }o..|| medicamentos : "son recetados en"
medicamentos }o..|| fabricantes : fabrican
visitas_medicas ||--o{ visitas_medicas_diagnosticos : "pueden tener"
visitas_medicas_diagnosticos }o..|| diagnosticos : "pueden formar parte de"
visitas_medicas ||--o{ visitas_medicas_tratamientos : asignan
visitas_medicas_tratamientos }o..|| tratamientos : "pueden ser de"
visitas_medicas ||--o{ visitas_medicas_resultados : "pueden tener"
visitas_medicas_resultados }o..|| resultados : "pueden ser de"
medicamentos ||..o{ inventarios_medicamentos : "se almacenan en"
Descripción Técnica
Las mejoras implementadas en esta fase del proceso se centran más que todo en propiedades/atributos que, si bien se podrían dejar como se encuentran hasta este punto, es más conveniente separarlas en colecciones aparte de donde se encontraban alojadas en esta fase.
La primera razón que propicia este cambio es, como suele ser el caso cuando se habla de normalización, la flexibilidad y mantenimiento de la integridad de los datos a futuro (esto incluye poder ingresar nueva información al sistema con facilidad, o ampliar el alcance de este sin mayor complicación). Esto porque al poseer cada característica en una entidad aparte, se permite que se generen nuevos documentos en dichas entidades sin afectar lo que vendría siendo las inserciones que existan al momento de implementar un nuevo tipo de seguro, estado de seguro, fabricante o dirección de pacientes (como lo sería en nuestro contexto).
La segunda razón está orientada al almacenaje de información. Si mantenemos, por ejemplo, los fabricantes como un array de cadenas de texto, no se pueden introducir nuevas características de cada fabricante en caso de precisarlo (como nacionalidad o información de contacto). La única alternativa para esta solución sería embeber los datos de cada fabricante en un array identificado como fabricantes, pero esto generaría una posible alteración drástica del $jsonSchema establecido al momento y fomentaría la desorganización y desnormalización de la base de datos.
Por esta razón se decidió, dado que un seguro podría llegar a cambiar de tipo o estado si el paciente lo actualiza, o dado que los fabricantes de medicamentos podrían precisar de más información dentro de la BBDD (aislado del propio medicamento), o dado que un paciente podría cambiar rápidamente de una residencia a otra (modificando arbitrariamente los atributos de dirección y generando una relación no estrechamente directa con el _id del paciente); se decidió realizar el proceso de normalización en estas cuatro propiedades en colecciones separadas y referenciadas a sus entidades de origen.
Tercera Forma Normal (3FN)
La tercera forma normal establece que no deben existir dependencias transitivas dentro de la tabla. Esto significa que ningún atributo no clave debe depender de otro atributo no clave, es decir, los atributos que no forman parte de la clave primaria no deben estar relacionados entre sí de manera indirecta.
Si existe una dependencia transitiva, es necesario descomponer la tabla, creando una nueva entidad que contenga el atributo dependiente, de tal forma que se elimine la relación indirecta. Posteriormente, se establecerá una referencia mediante una llave foránea en la tabla original. Este proceso asegura que las dependencias entre atributos sean estrictamente directas a la clave primaria, garantizando mayor flexibilidad y consistencia en el modelo de datos.
Descripción
Para avanzar hacia la tercera forma normal, se analizó si el modelo actual presentaba dependencias transitivas que pudieran afectar la integridad de los datos. A partir de esta revisión, se identificaron algunos atributos que no dependían directamente de la clave primaria de sus respectivas tablas, lo cual motivó la reestructuración de ciertas entidades.
Se crearon nuevas tablas para separar adecuadamente información que antes estaba integrada de forma poco óptima, permitiendo así que cada atributo quede vinculado únicamente a la clave primaria de su entidad. Estas mejoras aseguran un modelo más limpio, estructurado y alineado con los principios de la 3FN.
Gráfica
erDiagram
hospitales {
int _id PK
string nombre
string via_principal_tipo
string via_principal_numero
string via_principal_letra
string via_principal_bis
string via_generadora_numero
string via_generadora_letra
string via_generadora_bis
string placa
int id_barrio FK
string tel
int id_dir_general FK
}
barrios {
int _id PK
string nombre
string municipio
}
dir_generales {
int _id PK
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
string num_lic_gestion
decimal salario
}
hospitales_areas_especializadas {
int _id PK
int id_hospital FK
int id_area_especializada FK
}
areas_especializadas {
int _id PK
string nombre
}
medicos {
int _id PK
string num_colegiatura
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
string num_lic_gestion
decimal salario
int id_hospital FK
}
especialidades {
int _id PK
string nombre
}
medicos_especialidades {
int _id PK
int id_medico FK
int id_especialidad FK
}
enfermeros {
int _id PK
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
decimal salario
int id_hospital FK
}
per_admin {
int _id PK
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
string cargo
string area_resp
decimal salario
int id_hospital FK
}
per_mantenimiento {
int _id PK
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
string tipo_trabajo
decimal salario
int id_hospital FK
}
pacientes {
int _id PK
string num_hc
string primer_nombre
string segundo_nombre
string primer_apellido
string segundo_apellido
string tel
string correo_el
int id_direccion FK
}
direcciones_pacientes {
int _id PK
string via_principal_tipo
string via_principal_numero
string via_principal_letra
string via_principal_bis
string via_generadora_numero
string via_generadora_letra
string via_generadora_bis
string placa
string barrio
string municipio
}
pacientes_seguros {
int _id PK
int id_paciente FK
int id_seguro FK
}
seguros {
int _id PK
string nombre
string num_poliza
int id_tipo_seguro FK
int id_estado_seguro FK
}
estados_seguros {
int _id PK
string estado
bool activo
}
tipos_seguros {
int _id PK
string tipo
}
alergias {
int _id PK
string nombre
}
hist_clinicas {
string num_hc PK
date fecha_creacion
date fecha_actualizacion
}
hist_clinicas_alergias {
int _id PK
int id_hist_clinica FK
int id_alergia FK
}
hist_clinicas_ant_personales {
int _id PK
int id_hist_clinica FK
int id_ant_personal FK
}
hist_clinicas_ant_familiares {
int _id PK
int id_hist_clinica FK
int id_ant_familiar FK
}
ant_personales {
int _id PK
string description
}
ant_familiares {
int _id PK
string description
}
medicamentos {
int _id PK
string nombre
string tipo
int id_fabricante FK
}
fabricantes {
int _id PK
string nombre
string pais
string tel
string correo_el
}
diagnosticos {
int _id PK
string description
}
visitas_medicas {
int _id PK
date fecha_hora
int id_medico FK
int id_paciente FK
string evolucion
}
visitas_medicas_medicamentos {
int _id PK
int id_visita_medica FK
int id_medicamento FK
}
visitas_medicas_diagnosticos {
int _id PK
int id_visita_medica FK
int id_diagnostico FK
}
visitas_medicas_resultados {
int _id PK
int id_visita_medica FK
int id_resultado FK
}
visitas_medicas_tratamientos {
int _id PK
int id_visita_medica FK
int id_tratamiento FK
}
tratamientos {
int _id PK
string nombre
string descripcion
string area_med
decimal costo
}
resultados {
int _id PK
string descripcion
}
inventarios_medicamentos {
int _id PK
int id_hospital FK
int id_medicamento FK
int cant_disp
}
hospitales ||--o{ medicos : tienen
hospitales ||--o{ enfermeros : tienen
hospitales ||--o{ per_admin : tienen
hospitales ||--o{ per_mantenimiento : tienen
hospitales ||..o{ hospitales_areas_especializadas : tienen
hospitales_areas_especializadas }o..|| areas_especializadas : pertenecen
hospitales ||..o{ inventarios_medicamentos : tienen
dir_generales ||--o{ hospitales : gestionan
pacientes ||--o{ pacientes_seguros : tienen
pacientes ||--o{ visitas_medicas : realizan
pacientes ||--o{ hist_clinicas : tienen
pacientes_seguros }o..|| seguros : "pueden ser de"
seguros }o..|| tipos_seguros : "son de"
seguros }o..|| estados_seguros : "son de"
medicos ||..o{ medicos_especialidades : "pueden tener"
medicos ||..o{ visitas_medicas : "atienden"
medicos_especialidades }o..|| especialidades : "pueden ser de"
pacientes ||--|| direcciones_pacientes : tienen
barrios ||--o{ direcciones_pacientes : tienen
barrios ||..o{ hospitales : "pueden tener"
hist_clinicas ||--o{ hist_clinicas_alergias : tienen
hist_clinicas_alergias }o..|| alergias : "pueden formar parte de"
hist_clinicas ||--o{ hist_clinicas_ant_personales : tienen
hist_clinicas_ant_personales }o..|| ant_personales : "pueden formar parte de"
hist_clinicas ||--o{ hist_clinicas_ant_familiares : tienen
hist_clinicas_ant_familiares }o..|| ant_familiares : "pueden formar parte de"
visitas_medicas ||--o{ visitas_medicas_medicamentos : recetan
visitas_medicas_medicamentos }o..|| medicamentos : "son recetados en"
medicamentos }o..|| fabricantes : fabrican
medicamentos ||..o{ inventarios_medicamentos : "se almacenan en"
visitas_medicas ||--o{ visitas_medicas_diagnosticos : "pueden tener"
visitas_medicas_diagnosticos }o..|| diagnosticos : "pueden formar parte de"
visitas_medicas ||--o{ visitas_medicas_tratamientos : asignan
visitas_medicas_tratamientos }o..|| tratamientos : "pueden ser de"
visitas_medicas ||--o{ visitas_medicas_resultados : "pueden tener"
visitas_medicas_resultados }o..|| resultados : "pueden ser de"
Descripción Técnica
Sólo hubo dos cambios que se tuvieron que aplicar al modelo actual para cumplir exitosamente con las reglas establecidas en la tercera forma normal; relacionados con los atributos barrio y municipio de la colección direcciones_pacientes e id_hist_clinica de la colección visitas_medicas.
En el primer caso se identificó que el municipio y el barrio de una dirección tienen una relación indirecta o transitiva. Si bien ambos, tanto barrio como municipio, son partes fundamentales y directamente relacionadas con la propia dirección; tras un minucioso análisis se dedujo que el municipio es una propiedad que se relaciona con el _id de su colección no de manera directa sino a través de barrio (si conocemos el barrio, podemos extraer fácilmente el nombre del municipio al que pertenece).
Así, se creó una entidad denominada barrios, la cual posee una característica municipio. Cada barrio, de esta manera, tiene su municipio especificada en su propio documento, rompiendo la transitividad.
Por otra parte, un cambio pequeño que se implementó, derivado de la 3FN, fue la supresión de la relación a través del id_hist_clinica (id de historia clínica) que existía entre visitas_medicas e hist_clinicas.
Ahora, bien, es lógico que la relación entre estas dos colecciones es importante; pero lo que no se había captado hasta el momento, es que ya existía una relación indirecta entre estas dos colecciones (con la colección pacientes de por medio). Si se quiere acceder a una historia clínica desde una visita médica, simplemente se debe acceder primero al paciente asociado y este paciente tendrá asignada una historia clínica correspondiente a la historia clínica conectada con dicha cita.
Estructura de la Base de Datos
Se presenta un resumen rápido de las entidades/colecciones más importantes y cómo se relacionan entre ellas:
alergias: contiene información sobre algunas alergias que pueden estar presentes en pacientes, se almacenan en historias clínicas a través de la colección puente hist_clinicas_alergias que contiene referencias a ambas colecciones.
ant_familiares/ant_personales: contienen información sobre antecedentes médicos como cirugías, enfermedades o tratamientos previos (personales), o enfermedades hereditarias, constantes médicas en la familia o datos importantes de salud referentes al árbol genealógico de cierto paciente que lo pueda afectar indirectamente (familiares).
Se almacenan en historias clínicas a través de la colección puente hist_clinicas_ant_familiares/hist_clinicas_ant_personales que contienen referencias a ambas colecciones.
areas_especializadas: contienen información sobre las posibles áreas en las que determinado hospital puede estar enfocado. Se asocian con hospitales a través de la colección puente hospitales_areas_especializadas que contiene referencias a ambas colecciones.
barrios: barrios de las direcciones de pacientes y hospitales. Se conectan con direcciones_pacientes y hospitales de forma directa a través de una llave foránea en cada una de estas dos últimas colecciones.
diagnosticos: realizados durante o al final de visitas medicas, se almacenan en estas a través de la entidad puente visitas_medicas_diagnosticos que contiene referencias a ambas colecciones.
dir_generales: encargados de gestionar hospitales (pueden estar a cargo de más de un hospital, pero cada hospital sólo cuenta con uno), son referenciados con una llave foránea en el documento del/los hospital/es que están bajo su gestión.
direcciones_pacientes: contienen las direcciones de los pacientes, separadas en cada sección de las que normalmente se componen las direcciones en Bucaramanga y la zona metropolitana de Bucaramanga. Son referenciadas en el documento del paciente que reside en ellas como una llave foránea (relación 1:1).
enfermeros: se asocian con el hospital en el cual trabajan a través de una llave foránea en esta misma colección con el id de dicho establecimiento médico.
especialidades: contienen información sobre las posibles especialidades en las que determinado médico puede estar enfocado. Se asocian con médicos a través de la colección puente medicos_especialidades que contiene referencias a ambas colecciones.
fabricantes: fabricantes de medicamentos. Son referenciados en la colección medicamentos (relación 1:N con 1 en fabricantes).
hist_clinicas: cada paciente posee solamente una historia clínica y se conecta con ella a través de id_hist_clinica, campo de pacientes (contiene información sobre el número de historia, fecha de creación, ultima actualización y se asocia con alergias, ant_familiares y ant_personales en cardinalidad N:M).
hospitales: cada establecimiento médico de la base de datos está alojado en esta colección. Contiene referencias al director general que lo gestiona y es referenciado en todas las colecciones del personal (enfermeros, medicos, per_admin y per_mantenimiento).
inventarios_medicamentos: se relaciona con hospitales y medicamentos (contiene llaves foráneas a estas dos colecciones), conectando estas dos entidades en N:M, facilitando el conteo de la cantidad disponible de cada medicamento en cada hospital.
medicamentos: referencia a su fabricante y contiene información directa sobre su nombre y tipo. Son recetados en visitas_medicas, por lo que se almacenan en estas a través de la entidad puente visitas_medicas_medicamentos que contiene referencias a ambas colecciones.
medicos: [INFORMACIÓN ÚNICA DEL MÉDICO: NÚMERO DE COLEGIATURA] se asocian con el hospital en el cual trabajan a través de una llave foránea en esta misma colección con el id de dicho establecimiento médico.
pacientes: referencian a la dirección en la cual residen y la historia médica que les corresponde. Así mismo, son referenciados en visitas_medicas a través de una llave foránea en esta última colección.
per_admin: [INFORMACIÓN ÚNICA DEL PERSONAL ADMINISTRATIVO: CARGO / ÁREA RESPONSABLE] se asocian con el hospital en el cual trabajan a través de una llave foránea en esta misma colección con el id de dicho establecimiento médico.
per_mentenimiento: [INFORMACIÓN ÚNICA DEL PERSONAL DE MANTENIMIENTO: TIPO DE TRABAJO] se asocian con el hospital en el cual trabajan a través de una llave foránea en esta misma colección con el id de dicho establecimiento médico.
resultados: extraídos durante o al final de visitas medicas, se almacenan en estas a través de la entidad puente visitas_medicas_resultados que contiene referencias a ambas colecciones.
seguros: seguros médicos de los pacientes, se conectan con estos a través de una entidad puente pacientes_seguros (cardinalidad N:M) que contiene referencias a ambas colecciones. seguros referencia también a las colecciones estados_seguros y tipos_seguros, características de los seguros que fueron normalizadas en colecciones separadas.
tratamientos: contiene información directa sobre su nombre, descripción, área médica y costo. Son asignados en visitas_medicas, por lo que se almacenan en estas a través de la entidad puente visitas_medicas_tratamientos que contiene referencias a ambas colecciones.
visitas_medicas: contiene información sobre la fecha y hora a la que se realizó la consulta. Asimismo, referencia al id del paciente y médico que formaron parte de cada visita. Establece relación 1:N con pacientes y medicos (con N en visitas_medicas).
Construcción del Modelo Físico
Finalmente, tras completar la sección de normalización, se tomó el modelo lógico reestructurado por las tres formas normales y se llevó a cabo, a través de comandos por terminal MongoShell, la elaboración del modelo físico a partir del diagrama ya elaborado, especificando las colecciones, esquemas e índices únicos (datos que deben garantizar ser únicos de un documento a otro de su misma entidad).
Descripción
Una vez llegado a este punto, se empezaron a trasladar las 35 colecciones que componen el sistema desarrollado a comandos que MongoDB desde la Shell, pueda interpretar. Como ya se mencionó, se decidió usar el motor de bases de datos MongoDB y el aplicativo de administración de bases de datos MongoDB Compass.
Código
[NOTA] : El código que contiene los comandos que permiten la creación explícita de las colecciones, junto a sus esquemas e índices se halla como archivo en este mismo repositorio, bajo el nombre de ddl.js.
Descripción Técnica
Para empezar a implementar la base de datos sistema_hospitalario en un cluster, se debe seguir los siguientes pasos (suponiendo que ya se cuente con MongoDB 8.0 o MongoDB Compass instalado en el sistema):
1. Desde la terminal de Linux, escribir el comando:
mongosh
Para acceder a la MongoShell de manera local o alternativamente usar:
mongosh '<uri>'
Para conectarse a una URI específica (si usa MongoDB Compass, conectarse directamente desde la interfaz del cliente).
2. Una vez dentro, se deberá ejecutar el comando (en MongoDB Compass, ejecutarlo en un entorno Shell):
use sistema_hospitalario
Para crear de manera implícita la base de datos donde se almacenará toda la información, estructuras, esquemas, funciones e índices.
3. Acceder al archivo ddl.js y ejecutar los bloques de comando indicados allí en orden (copiar y pegar bloque por bloque, del archivo a la Shell).
4. Cuando se halla realizado este procedimiento con todos los bloques de código alojados en ddl.js, se habrá “importado” la estructura base o Modelo Físico a su entorno o cluster.
Ejemplo (colección #1: hospitales):
//esquema colección hospitales
db.createCollection("hospitales", {
validator: {
$jsonSchema: {
bsonType: "object",
required: ["nombre", "via_principal_tipo", "via_principal_numero", "via_principal_letra", "via_principal_bis", "via_generadora_numero", "via_generadora_letra", "via_generadora_bis", "placa", "id_barrio", "tel", "id_dir_general"],
properties: {
nombre: {
bsonType: "string",
minLength: 5,
maxLength: 100
},
via_principal_tipo: {
bsonType: "string",
enum: [
"Calle",
"Carrera",
"Avenida",
"Transversal",
"Diagonal",
"Circular",
"Autopista",
"Bulevar",
"Carretera",
"Troncal"
]
},
via_principal_numero: {
bsonType: "string",
pattern: "^[0-9]{1,3}$"
},
via_principal_letra: {
bsonType: ["string", "null"],
pattern: "^[A-Z]{1,2}$"
},
via_principal_bis: {
bsonType: "bool"
},
via_generadora_numero: {
bsonType: "string",
pattern: "^[0-9]{1,3}$"
},
via_generadora_letra: {
bsonType: ["string", "null"],
pattern: "^[A-Z]{1,2}$"
},
via_generadora_bis: {
bsonType: "bool"
},
placa: {
bsonType: "string",
pattern: "^[0-9]{1,3}$"
},
id_barrio: {
bsonType: "int"
},
tel: {
bsonType: "string",
pattern: "^607[2-9][0-9]{6}$"
},
id_dir_general: {
bsonType: "int"
}
}
}
}
});
Este esquema, como se puede observar, cuenta con todas las características que se habían definido previamente (en el Modelo Lógico final, ya normalizado).
A través del comando createCollection se crea la colección "hospitales" de forma explícita; y con las funcionalidades implementadas de MongoDB validator y $jsonSchema, se especifica el tipo BSON que deberá tener la colección (objeto JSON), los campos que requiere obligatoriamente la entidad hospital:
"nombre", "via_principal_tipo", "via_principal_numero", "via_principal_letra", "via_principal_bis", "via_generadora_numero", "via_generadora_letra", "via_generadora_bis", "placa", "id_barrio", "tel", "id_dir_general"
Así como las propiedades que deberá cumplir cada campo para que el documento que se inserte sea validado correctamente. Por ejemplo: el campo nombre precisa ser una cadena de texto de entre 5 y 100 carácteres; el campo tel precisa ser una cadena de texto compuesta por dígitos que sigan un patrón regex determinado (empezar por 607, seguido de 1 dígito entre 2 y 9, seguido de 6 dígitos entre 0 y 9); el campo id_dir_general precisa ser un entero cualquiera; etc.
Si se ejecuta este comando en la MongoShell, sea desde terminal de Linux o desde MongoDB Compass, se cargará la colección vacía hospitales, con el esquema indicando los campos requeridos y las condiciones que ha de cumplir cada uno.
Finalmente, se tiene este comando:
db.hospitales.createIndex({ nombre: 1 }, { unique: true });
db.hospitales.createIndex({ via_principal_tipo: 1, via_principal_numero: 1, via_principal_letra: 1, via_principal_bis: 1, via_generadora_numero: 1, via_generadora_letra: 1, via_generadora_bis: 1, placa: 1, id_barrio: 1 }, { unique: true });
Que genera índices únicos en campos determinados, evitando que surjan datos repetidos en dichos campos en toda la colección. En este caso, se propicia que los nombres de los hospitales sean únicos, así como sus direcciones completas.
Inserciones de Datos
En esta fase del proceso, una vez creado el esqueleto de la base de datos, se pudo iniciar el proceso de inserción de documentos a cada colección. Este proceso consiste en, esencialmente, agregar a cada colección información relacionada con esta, que coincida con las validaciones implementadas con $jsonSchema, así como con la unicidad garantizada por los índices simples y compuestos generados en cada una de las entidades.
Descripción
En esta sección del proyecto Sistema Hospitalario, se aseguró que las inserciones fueran pertinentes, respecto a la estructura generada previamente. Así mismo, se asignaron ids coherentes con el contexto y que faciliten la realización de búsquedas por filtrado de diferentes atributos a través de agregaciones avanzadas (aggregate).
Teniendo en cuenta el contexto (base de datos de sistema hospitalario enfocado en Bucaramanga, Colombia y su zona metropolitana), se crearon datos que concordaran con dicho caso de estudio (números de teléfono, nombres, fabricantes de medicamentos, entre otros, acordes con el contexto).
Código
[NOTA] : El código que contiene los comandos que permiten la inserción de datos a las colecciones, se halla como archivo en este mismo repositorio, bajo el nombre de dml.js.
Descripción Técnica
Para implementar los datos correspondientes a cada colección en la base de datos sistema_hospitalario en un cluster, se debe seguir los siguientes pasos:
1. Desde la terminal de Linux, escribir el comando:
mongosh
Para acceder a la MongoShell de manera local o alternativamente usar:
mongosh '<uri>'
Para conectarse a una URI específica. El comando a usar dependerá de donde se hallan almacenado los esquemas creados previamente.
2. Una vez dentro, se deberá ejecutar el comando:
use sistema_hospitalario
Para acceder a la base de datos donde se encuentra la estructura del Modelo Físico que se generó con anterioridad.
3. Acceder al archivo dml.js y ejecutar los bloques de comando indicados allí en orden (copiar y pegar bloque por bloque, del archivo a la Shell).
4. Cuando se halla realizado este procedimiento con todos los bloques de código alojados en dml.js, se habrá “importado” toda la información (documentos) de la BBDD a su entorno o cluster.
Ejemplo (colección #1: dir_generales):
//inserciones dir_generales
db.dir_generales.insertMany([
{
_id: 1,
primer_nombre: 'Carlos',
primer_apellido: 'Gómez',
segundo_apellido: 'Rincón',
tel: '3123456789',
correo_el: 'carlos.gomez@gmail.com',
num_lic_gestion: 'HOS-1234567',
salario: NumberDecimal('12500000')
},
{
_id: 2,
primer_nombre: 'Diana',
segundo_nombre: 'María',
primer_apellido: 'Pérez',
segundo_apellido: 'Suárez',
tel: '3001234567',
correo_el: 'diana.perez@hotmail.com',
num_lic_gestion: 'HOS-7654321',
salario: NumberDecimal('13000000')
},
{
_id: 3,
primer_nombre: 'Jorge',
primer_apellido: 'Martínez',
segundo_apellido: 'Ortiz',
tel: '3012345678',
correo_el: 'jorge.martinez@yahoo.com',
num_lic_gestion: 'HOS-2345678',
salario: NumberDecimal('11800000')
}
]);
A través de este comando, se realizan las inserciones dentro de la colección dir_generales. Este, específicamente, “importa” tres documentos con información pertinente y solicitada por el esquema, de tres directores generales.
Cada campo tiene datos que coiciden con lo que se solicita a través del $jsonSchema, debido a que si la información insertada no coincide, podría surgir un error de fallo de validación.
Ejemplos de Consultas
En este apartado se podrán encontrar algunas de las consultas que se podrán realizar una vez importada toda la base de datos desde los archivos ddl.js y dml.js, y que se podrán encontrar en el archivo dql_select.js.
Consulta #8:
//encontrar áreas especializadas que empiecen por la palabra "Medicina"
db.areas_especializadas.find({ nombre: /^Medicina/ });
Si se ejecuta esta consulta en un entorno de MongoDB donde ya se encuentre almacenada la base de datos sistema_hospitalario (sea desde terminal o desde MongoDB Compass), se obtendrá un resultado como este o similar:
{
_id: 24,
nombre: 'Medicina Familiar'
}
Mediante un patrón regex, busca coincidencias donde una cadena de texto en el campo nombre de la colección areas_especializadas, empiece (^) con la palabra Medicina.
Consulta #10:
//encontrar personal de mantenimiento que trabajen en el "Hospital Internacional de Colombia" y ganen más de $1.800.000
db.per_mantenimiento.aggregate([
{
$lookup: {
from: "hospitales",
localField: "id_hospital",
foreignField: "_id",
as: "hospital"
}
},
{
$unwind: "$hospital"
},
{
$match: {
"hospital.nombre": "Hospital Internacional de Colombia",
salario: { $gt: NumberDecimal("1800000") }
}
}
]);
Si se ejecuta esta consulta en un entorno de MongoDB donde ya se encuentre almacenada la base de datos sistema_hospitalario (sea desde terminal o desde MongoDB Compass), se obtendrá un resultado como este o similar:
{
_id: 5,
primer_nombre: 'Teodoro',
primer_apellido: 'Alvarez',
segundo_apellido: 'Gonzalo',
tel: '3362971411',
correo_el: 'teodoro.alvarez864@gmail.com',
tipo_trabajo: 'Pintura',
salario: Decimal128('3350000'),
id_hospital: 3,
hospital: {
_id: 3,
nombre: 'Hospital Internacional de Colombia',
via_principal_tipo: 'Autopista',
via_principal_numero: '60',
via_principal_letra: null,
via_principal_bis: false,
via_generadora_numero: '12',
via_generadora_letra: 'D',
via_generadora_bis: true,
placa: '5',
id_barrio: 20,
tel: '6076789456',
id_dir_general: 3
}
}
A continuación, los pasos que genera esta consulta realiza para llegar al resultado final esperado:
$lookup: trae los datos de la colección hospitales a la colección actual (per_mantenimiento) y embebe toda la información en un nuevo campo hospital de tipo objeto.
$unwind: separa los datos embebidos en documentos separados para facilitar la próxima etapa.
$match: busca aquellos documentos, con el nuevo formato construido por las dos anteriores etapas, cuyo atributo nombre (embebido en el atributo creado hospital) coincida con el valor “Hospital Internacional de Colombia” y, simultáneamente, cuyo atributo salario sea superior ($gt) al número en formato decimal 1800000 (NumberDecimal("1800000"));
Consulta #47:
//encontrar pacientes alérgicos a la caspa de animales
db.hist_clinicas_alergias.aggregate([
{
$lookup: {
from: "hist_clinicas",
localField: "id_hist_clinica",
foreignField: "_id",
as: "hist_clinica"
}
},
{
$lookup: {
from: "alergias",
localField: "id_alergia",
foreignField: "_id",
as: "alergia"
}
},
{
$unwind: "$hist_clinica"
},
{
$unwind: "$alergia"
},
{
$lookup: {
from: "pacientes",
localField: "hist_clinica._id",
foreignField: "id_hist_clinica",
as: "paciente"
}
},
{
$unwind: "$paciente"
},
{
$match: { "alergia.nombre": "Alergia a la caspa de animales" }
},
{
$project: {
_id: 0,
id_hist_clinica: "$paciente.id_hist_clinica",
primer_nombre: "$paciente.primer_nombre",
segundo_nombre: "$paciente.segundo_nombre",
primer_apellido: "$paciente.primer_apellido",
segundo_apellido: "$paciente.segundo_apellido",
id_direccion: "$paciente.id_direccion",
tel: "$paciente.tel",
correo_el: "$paciente.correo_el"
}
}
]);
Si se ejecuta esta consulta en un entorno de MongoDB donde ya se encuentre almacenada la base de datos sistema_hospitalario (sea desde terminal o desde MongoDB Compass), se obtendrá un resultado como este o similar:
{
id_hist_clinica: 26,
primer_nombre: 'Leandra',
segundo_nombre: 'Candido',
primer_apellido: 'Quero',
segundo_apellido: 'Hoz',
id_direccion: 51,
tel: '3451104651',
correo_el: 'leandra.quero.26@correo.com'
}
A continuación, los pasos que genera esta consulta realiza para llegar al resultado final esperado:
$lookup: trae los datos de la colección hist_clinicas a la colección actual (hist_clinicas_alergias) y embebe toda la información en un nuevo campo hist_clinica de tipo objeto.
$lookup: trae los datos de la colección alergias a la colección actual (hist_clinicas_alergias) y embebe toda la información en un nuevo campo alergia de tipo objeto.
$unwind: separa los datos embebidos (en hist_clinica) en documentos separados para facilitar la próxima etapa.
$unwind: separa los datos embebidos (en alergia) en documentos separados para facilitar la próxima etapa.
$lookup: trae los datos de la colección pacientes a la colección actual (hist_clinicas_alergias, desde el campo recién construido hist_clinica) y embebe toda la información en un nuevo campo paciente de tipo objeto.
$unwind: separa los datos embebidos (en paciente) en documentos separados para facilitar la próxima etapa.
$match: busca aquellos documentos, con el nuevo formato construido por las anteriores etapas, cuyo atributo nombre (embebido en el atributo creado alergia) coincida con el valor “Alergia a la caspa de animales”.
$project: da formato al resultado para sólo mostrar los campos que sean de interés.
Consulta #55:
//encontrar tratamientos que cuesten entre $5'000.000 y $6'000.000
db.tratamientos.find({ costo: { $gte: 5000000 }, costo: { $lte: 6000000 } });
Si se ejecuta esta consulta en un entorno de MongoDB donde ya se encuentre almacenada la base de datos sistema_hospitalario (sea desde terminal o desde MongoDB Compass), se obtendrá un resultado como este o similar:
{
_id: 2,
nombre: 'Control de diabetes tipo 2',
descripcion: 'Se desarrollan sesiones terapéuticas con duración variable según necesidad.',
area_med: 'Medicina General',
costo: Decimal128('3689201.04')
}
Mediante una condición, se evalúa si un valor decimal del campo costo de la colección tratamientos, es mayor o igual que ($gte) el número 5000000; y, al mismo tiempo, si es menor o igual a ($lte) al número 6000000.
Consulta #94:
//mostrar sólo el _id y el costo de todos los tratamientos
db.tratamientos.find({}, { costo_tratamiento: { $concat: [{ $literal: "$" }, { $toString: "$costo" }] } });
Si se ejecuta esta consulta en un entorno de MongoDB donde ya se encuentre almacenada la base de datos sistema_hospitalario (sea desde terminal o desde MongoDB Compass), se obtendrá un resultado como este o similar:
{
_id: 1,
costo_tratamiento: '$7112705.77'
}
Al no pasar ninguna condición al comando find, se mostrarán todos los documentos de la colección; pero se especifica cómo deben mostrarse. Al no especificar ningún campo, todos se ocultan, menos los que se indiquen. En este caso, se crea un nuevo campo denominado costo_tratamiento que consiste de una concatenación ($concat) entre los valores “$” (literal [$literal], debido a que este símbolo tiene una funcionalidad especial dentro de la sintaxis de MongoDB) y el valor del campo costo (presente en la estructura original), en formato string ($toString).
Funciones
A continuación se hace un resumen general de algunas de las funciones que se pueden implementar en la base de datos sistema_hospitalario y que se encuentran especificadas (20 funciones) en el archivo dql_funciones.js, en este mismo repositorio.
1. getTratsxHosp()
Objetivo:
Calcular el total de tratamientos asignados por hospital y mostrar los tratamientos únicos.
Descripción:
La función realiza joins entre las visitas médicas, médicos, hospitales y tratamientos. Agrupa por hospital y cuenta los tratamientos asignados, listando además los nombres únicos de tratamientos utilizados.
Resultado esperado (ejemplo):
Hospital: Hospital San Juan de Dios
Total de tratamientos asignados: 170
Tratamientos únicos asignados: Tratamiento especializado combinado #83, Tratamiento especializado combinado #91, Intervención para lumbalgia aguda, Intervención en trastorno de ansiedad, Terapia cognitivo conductual, Control de tiroides, Tratamiento especializado combinado #70, Tratamiento para hepatitis C, Control de colesterol elevado, Control de obesidad infantil, Endoscopia digestiva alta, Tratamiento especializado combinado #67, Tratamiento de glaucoma, Implante dental simple, Plan de vacunación adulto mayor, Seguimiento en embarazo de alto riesgo, Evaluación neurológica avanzada, Tratamiento especializado combinado #73, Tratamiento especializado combinado #68, Tratamiento especializado combinado #92, Rehabilitación post-operatoria, Sesión de hemodiálisis, Tratamiento especializado combinado #66, Tratamiento del pie diabético, Tratamiento especializado combinado #102, Manejo integral de hipertensión, Tratamiento especializado combinado #104, Tratamiento especializado combinado #87, Tratamiento para hiperplasia prostática, Terapia para asma crónica, Terapia de oxigenación hiperbárica, Tratamiento especializado combinado #89, Implante de marcapasos, Plan nutricional pediátrico, Colocación de prótesis ortopédica, Tratamiento de acné severo, Tratamiento especializado combinado #90, Manejo del dolor oncológico, Tratamiento especializado combinado #74, Colposcopia diagnóstica, Evaluación y corrección postural, Terapia física para escoliosis, Control de diabetes tipo 2, Tratamiento especializado combinado #76, Tratamiento de varices, Tratamiento especializado combinado #103, Colocación de catéter urinario, Control de asma infantil, Rehabilitación motora post-ACV, Tratamiento con insulina intensivo, Desparasitación gastrointestinal, Terapia de lenguaje pediátrica, Detección temprana de cáncer de mama, Control de lupus eritematoso, Terapia ocupacional geriátrica, Tratamiento especializado combinado #69, Cirugía laparoscópica, Monitoreo fetal electrónico, Tratamiento para alergias estacionales, Electrocardiograma con monitoreo, Colocación de DIU hormonal, Tratamiento especializado combinado #105, Tratamiento especializado combinado #72, Tratamiento especializado combinado #77, Tratamiento especializado combinado #88, Tratamiento para depresión mayor, Tratamiento especializado combinado #94, Tratamiento especializado combinado #98, Tratamiento especializado combinado #81, Tratamiento especializado combinado #71, Tratamiento especializado combinado #99, Tratamiento para trastorno bipolar, Tratamiento para reflujo gástrico, Control metabólico integral, Terapia de estimulación cerebral, Tratamiento especializado combinado #64, Terapia de reemplazo hormonal, Tratamiento especializado combinado #65, Tratamiento especializado combinado #85, Tratamiento para insuficiencia renal, Tratamiento especializado combinado #100, Control de migraña crónica, Tratamiento especializado combinado #84, Cirugía de cataratas
------------------------------------------------------------
2. countVMxHosp()
Objetivo:
Contar el total de visitas médicas realizadas por hospital.
Descripción:
Relaciona cada visita con su médico y hospital correspondiente. Agrupa por hospital y calcula el número total de visitas realizadas.
Resultado esperado:
Hospital: Hospital San Juan de Dios
Total de visitas médicas: 48
------------------------------------------------------------
3. countDxRegsxHosp()
Objetivo:
Contar el total de registros por diagnóstico en cada hospital.
Descripción:
Relaciona diagnósticos con visitas médicas, médicos y hospitales. Luego agrupa por hospital y diagnóstico para contabilizar cuántas veces fue registrado cada uno.
Resultado esperado:
Hospital: Clínica Chicamocha
Diagnóstico: Evaluación postoperatoria muestra buena evolución de herida quirúrgica sin signos de infección.
Total registros del diagnóstico: 4
------------------------------------------------------------
4. getMedsDispxHosp()
Objetivo:
Obtener el total de medicamentos disponibles por hospital y mostrar los nombres únicos de medicamentos.
Descripción:
Relaciona los inventarios con los hospitales y medicamentos. Suma la cantidad disponible y agrupa por hospital listando los medicamentos únicos.
Resultado esperado:
Hospital: Hospital Universitario de Santander
Total de medicamentos disponibles en inventario: 2256
Medicamentos únicos disponibles en inventario: Albendazol 400mg, Furosemida 40mg, Ibuprofeno 400mg, Levotiroxina 100mcg, Ciprofloxacina 500mg, Vitamina C 1g, Ranitidina 150mg, Paracetamol 500mg, Azitromicina 500mg, Diazepam 5mg, Aciclovir 400mg, Clonazepam 0.5mg, Loratadina 10mg, Acetaminofén Forte, Salbutamol Inhalador, Losartán 50mg, Simvastatina 20mg, Aspirina 100mg, Insulina NPH, Enalapril 10mg, Prednisona 20mg, Vacuna Influenza, Dexametasona 4mg, Omeprazol 20mg, Fluoxetina 20mg, Metformina 850mg, Amoxicilina 875mg
------------------------------------------------------------
5. countPacsxDiag()
Objetivo:
Contar cuántos pacientes distintos han sido diagnosticados con cada diagnóstico.
Descripción:
Relaciona visitas médicas con pacientes y diagnósticos, agrupando por diagnóstico y acumulando pacientes únicos mediante $addToSet.
Resultado esperado:
Total de pacientes registrados por "Presencia de secreción purulenta en oído derecho, diagnóstico de otitis media supurada.": 1
------------------------------------------------------------
6. getMedicosxHosp()
Objetivo:
Contar cuántos médicos tiene cada hospital y mostrar sus nombres completos.
Descripción:
Agrupa a los médicos por hospital y concatena sus nombres completos, incluyendo nombres opcionales como segundo nombre.
Resultado esperado:
Hospital: Clínica Foscal
Cuerpo médico: Melissa Juliana Camargo Salinas, Adriana Lucía Peña Guzmán, Álvaro José Valencia Mora, Diego Ríos Ortiz, Karol Andrea Chaparro Moreno, Tomás Delgado Navarro, Andrés Felipe Osorio Silva, Felipe Rojas Díaz, Natalia Andrea Herrera Gómez, Esteban Alexander Álvarez Guerra
Total de médicos: 10
------------------------------------------------------------
7. calcTTCxHosp()
Objetivo:
Calcular cuántos tratamientos han sido asignados por hospital y el costo total asociado.
Descripción:
Relaciona las visitas con médicos, hospitales y tratamientos. Agrupa por hospital, suma los tratamientos y acumula el costo total.
Resultado esperado:
Hospital: Hospital San Juan de Dios
Total de tratamientos asignados: 170
Total de costos de tratamientos: $920347009.93
------------------------------------------------------------
Roles de Usuario y Permisos
[NOTA] : Si se encuentra en un entorno de MongoDB Atlas, deberá configurar los usuarios y permisos manualmente desde la interfaz web de la plataforma.
[NOTA] : Antes de poder crear los usuarios que conforman este sistema de bases de datos, se deberá configurar la autenticación, habiendo creado previamente un usuario admin con todos los permisos asignados.
Admin: usuario con todos los permisos del entorno local (cluster, en MongoDB Atlas). Para generarlo desde MongoShell (obligatorio usar esta herramienta), se deberá ejecutar el siguiente comando, personalizando los valores de las llaves user y pwd a conveniencia:
db.createUser({
user: "admin",
pwd: passwordPrompt("password"),
roles: [
{
role: "root",
db: "admin"
}
]
});
[NOTA] : El rol root encuentra su equivalente en atlasAdmin, en un entorno de MongoDB Atlas (configurar este rol en la interfaz web de la plataforma si se trabaja con esta).
A continuación se deberá salir de la MongoShell, a través del siguiente comando:
exit
Para posteriormente, en la terminal de Linux, ejecutar el siguiente comando que abrirá el archivo que permitirá activar la autenticación en MongoDB:
sudo nano /etc/mongod.conf
Una vez dentro del archivo, se deberá buscar la sección denotada con el nombre #security: e insertar justo debajo las siguientes líneas:
security:
authorization: enabled
Se precisará guardar cambios en dicho archivo, para posteriormente reiniciar MongoDB:
sudo systemctl restart mongod
La próxima vez que se acceda a la MongoShell, se deberá ejecutar el siguiente comando (reemplazando con el usuario correspondiente que halla asignado, por lo general admin). Luego, la terminal solicitará la contraseña que se insertó previamente, al crear el usuario:
mongosh -u "admin" --authenticationDatabase "admin"
Una vez dentro de la MongoShell, y accediendo a la base de datos que aplica en este contexto (use sistema_hospitalario), iniciado como usuario admin (o con todos los permisos dentro del entorno), se podrán generar los demás usuarios.
Director General (dir_general): usuario con acceso a todos los permisos dentro de la base de datos.
Creación del usuario:
db.createUser({
user: "dir_general",
pwd: passwordPrompt("password"),
roles: [
{
role: "dbOwner",
db: "sistema_hospitalario"
}
]
});
Médico Especialista (medico_especialista): usuario con acceso de sólo lectura a las colecciones pacientes y diagnosticos.
Rol personalizado para médicos:
db.createRole({
role: "medicoEspecialista",
privileges: [
{
resource: { db: "sistema_hospitalario", collection: "pacientes" },
actions: ["find"]
},
{
resource: { db: "sistema_hospitalario", collection: "diagnosticos" },
actions: ["find", "insert"]
}
],
roles: []
});
Creación del usuario:
db.createUser({
user: "medico_especialista",
pwd: passwordPrompt("password"),
roles: [
{
role: "medicoEspecialista",
db: "sistema_hospitalario"
}
]
});
Contribuciones
Dante Salamanca Galvis: [modelado de bases de datos: modelo conceptual, modelo lógico, 1FN, 2FN, 3FN; estructuración de bases de datos: esquemas + índices; inserción de datos; usuarios + roles; documentación]
Nicolás Chedraui Mantilla: [inserción de datos; consultas; funciones]
Sustentación
Sustentación Proyecto MongoDB - Sistema Hospitalario Pt.1: CLIC AQUÍ PARA VER EL VIDEO SUSTENTACIÓN Sustentación Proyecto MongoDB - Sistema Hospitalario Pt.2: CLIC AQUÍ PARA VER EL VIDEO SUSTENTACIÓN
Contacto
En caso de surgir problemas con la implementación de determinada sección del sistema de bases de datos Sistema Hospitalario, contactar a:
Correo electrónico [email]: dantecampuslands@gmail.com / dantesalamancagalvis@gmail.com
Teléfono: +57 302 734 1353
